उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | 2-जोन थर्मल शॉक टेस्ट चैंबर | मध्यस्थ सामग्री: | 600 * 500 * 500 मिमी |
---|---|---|---|
बाहरी सामग्री: | 1640 * 1890 * 1830mm | उच्च तापमान। कक्ष: | 60 सेकंड ~ 200 सेकंड |
कम तापमान। कक्ष: | -70 सेकंड ~ -10 सेकंड | प्री-हीट टाइम: | 60 सेकंड ~ 20 सेकंड के भीतर 200 सेकंड |
प्री-कोल्ड टाइम: | 60 सेकंड के भीतर 20 सेकंड ~ -70 सेकंड | टेस्ट चैंबर: | -55 सेकंड ~ 150 सेकंड |
उपयोग: | यूनिवर्सल टेस्टिंग मशीन | आवेदन: | व्यापक रूप से |
हाई लाइट: | तापमान सदमे परीक्षण के चैम्बर,thermal shock chamber |

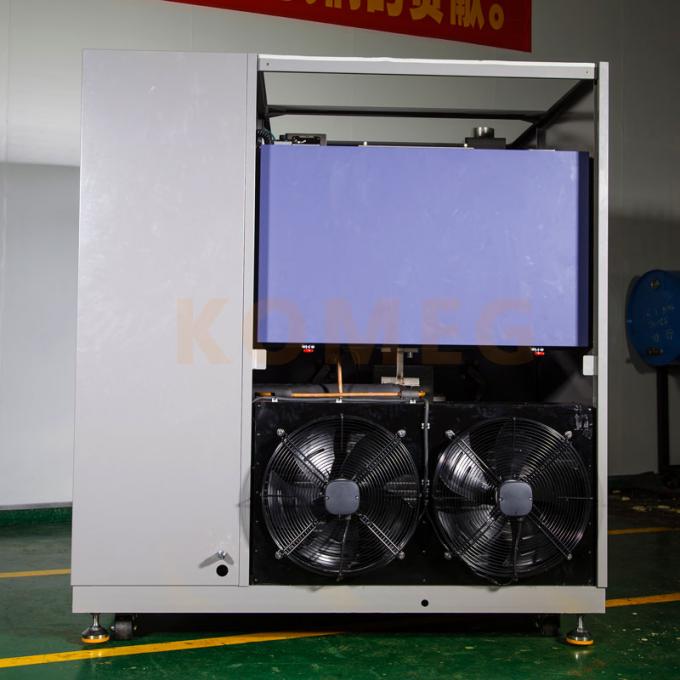

नमूना 2-जोन थर्मल शॉक टेस्ट चैंबर के लिए रासायनिक या भौतिक नुकसान
उत्पाद वर्णन
2 ज़ोन थर्मल शॉक टेस्टिंग चैंबर नमूनों को रासायनिक या भौतिक क्षति का परीक्षण करने के लिए कम से कम समय में अत्यंत उच्च और निम्न तापमान का उपयोग करता है। नमूना धातु, प्लास्टिक, रबर, बिजली के घटकों आदि के लिए फिट बैठता है। परीक्षण का परिणाम किसी उत्पाद को बेहतर बनाने के लिए डेटा बेस या प्रमाण हो सकता है।
विशेषता:
अनुकूलित संरचना, आवृत्ति नियंत्रित वेंटीलेटर, मजबूत शीतलन क्षमता; उच्च अनुकूलन के साथ आयातित शीर्ष ब्रांड प्रशीतन प्रणाली; टच स्क्रीन नियंत्रक, आसान संचालन और रखरखाव; भार सुरक्षा, कंप्रेसर विलंब प्रारंभ संरक्षण, आदि पर वेंटिलेशन। डिफ्रॉस्टिंग को ग्राहक की आवश्यकता के अनुसार वैकल्पिक किया जा सकता है; डिवाइस के कार्य को सुनिश्चित करने के लिए सभी उपकरण ग्राहक की सुविधा में कमीशन और स्वीकार किए जाते हैं।
अनुप्रयोगों
2-जोन थर्मल शॉक चैम्बर को विश्वसनीयता कार्यक्रमों, गुणवत्ता नियंत्रण, वाणिज्यिक परीक्षण कार्यक्रमों और चिकित्सा परीक्षणों के अनुसार संचालित करने के लिए डिज़ाइन किया गया है। इसका उपयोग छोटी अवधि के दौरान अत्यधिक उच्च तापमान और कम तापमान के बीच निरंतर पर्यावरणीय परिवर्तनों का सामना करने के लिए सामग्री संरचना या समग्र सामग्री की क्षमता का परीक्षण करने के लिए किया जाता है। यह अन्य सामग्रियों के बीच धातु, प्लास्टिक, रबर, इलेक्ट्रॉनिक्स पर लागू है। परीक्षण के परिणाम का उपयोग उत्पादन सुधार के लिए एक संदर्भ या आधार के रूप में किया जा सकता है।
विशेषताएं
1. गर्म और ठंडा करने की चरम मांग के लिए प्रत्येक ज़ोन में छोटे शॉर्क कक्ष। MIL-STD 883 आवश्यकताओं को कुशलतापूर्वक पूरा करने के लिए अतिरिक्त तापीय ऊर्जा प्रदान करता है।
2. तापमान रिकॉर्डर 24 घंटे के भाग के तापमान की रिकॉर्डिंग प्रदान करता है क्योंकि लोड ज़ोन से ज़ोन की यात्रा करता है। ऑपरेशन इंटरफ़ेस के रूप में स्पर्श-नियंत्रण ग्राफ नियंत्रण का उपयोग करना, संचालित करना आसान है।
3. इस प्रणाली का उपयोग स्वचालित परिसंचरण शॉक या मैनुअल चयनात्मक सदमे के लिए किया जा सकता है, जो दो ज़ोन या तीन ज़ोन के झटके के साथ-साथ ठंड और थर्मल शॉक स्टार्ट-अप स्थापित करने में सक्षम है।
4. कस्टम बनाया और वैकल्पिक सामान उपलब्ध है।
मानकों को लागू करने और मीटर
जीबी / टी 2443.1-2001 टेस्ट ए: कम अस्थायी। परीक्षा;
जीबी / टी 2443.2-2001 टेस्ट बी: कम अस्थायी। परीक्षा;
जीबी / टी 2443.22-2002 टेस्ट एन: कम अस्थायी। परीक्षा;
जीजेबी 150.3-1986 उच्च अस्थायी। परीक्षा;
जीजेबी 150.4-1986 कम अस्थायी। परीक्षा;
जीजेबी 150.5-1986 अस्थायी। प्रभाव जाँच;
(लोड को देखें 5.5.5 कोई सक्रिय लोड नहीं)
काम करने का सिद्धांत
इसे तथाकथित थ्री-जोन टाइप थर्मल शॉक टेस्ट चैंबर कहा जाता है।
नमूना परीक्षण कक्ष में रखा गया है, परीक्षण तापमान की तुलना में अधिक चरम तापमान उच्च तापमान कक्ष और निम्न-तापमान कक्ष में स्थापित किया जा सकता है। जब कम तापमान परीक्षण की बात आती है, तो कोल्ड चैम्बर का दरवाजा खुला होता है, और कम तापमान का चैम्बर टेस्ट चैम्बर के साथ मिलकर काम करता है।
जब उच्च-तापमान परीक्षण में परिवर्तित किया जाता है, तो कोल्ड चेंबर का दरवाजा बंद कर दिया जाता है, गर्म चैम्बर का दरवाजा खोला जाता है, और उच्च-चैम्बर के साथ मिलकर काम करने वाले टेस्ट चैम्बर को खोला जाता है।
यांत्रिक क्रिया का रूपांतरण (उच्च तापमान से निम्न तापमान या कम तापमान से उच्च तापमान पर स्थानांतरित) 1 सेकंड से भी कम समय में पूरा किया जा सकता है, और तापमान जल्दी से स्थिर किया जा सकता है।
पूरे परीक्षण के दौरान, परीक्षण नमूने को स्थानांतरित करने की आवश्यकता नहीं है, और बिना किसी मानव हस्तक्षेप के।
विशेष विवरण
(1) केटीएस-ए सीरीज़
आदर्श |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
अंदर का आकार (मिमी) | डब्ल्यू | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
एच | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
डी | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
बाहरी आकार (मिमी) | डब्ल्यू | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
एच | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
डी | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
वजन का परीक्षण करें | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
कम अस्थायी चैंबर | -55 -C º-10ºC, प्री कूलिंग टाइम: º 60 मिनट + 20ºCto-55ºC से | ||||||||
टेस्ट चैंबर | -40ºC ~ + 150ºC | ||||||||
हाई टेम्प चैंबर | + 60 +C º + 200ºC, 20 मिनट के भीतर, प्री-हीटिंग समय | ||||||||
संक्रमण का समय | ≤15S | ||||||||
रिकवरी टाइम | परीक्षण नमूने के आवश्यक गर्म अस्थायी तक पहुंचने और स्थिर करने के लिए उच्च-अस्थायी एक्सपोजर 30 मिनट | ||||||||
कम-अस्थायी एक्सपोजर 30 मिनट परीक्षण नमूने के आवश्यक ठंड अस्थायी तक पहुंचने और स्थिर करने के लिए | |||||||||
≤ 5 मि | |||||||||
व्यापक तापमान। | + 5ºC ~ + 35ºC | ||||||||
शक्ति | एसी 380 wires 10 Hz 50 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तारों |
(२) केटीएस-बी सीरीज़
आदर्श |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
अंदर का आकार (मिमी) | डब्ल्यू | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
एच | 400 | 450 | 500 | 600 | 600 | 600 | 800 |
डी | 400 | 450 | 500 | 500 | 600 | 650 | 750 | |
बाहरी आकार (मिमी) | डब्ल्यू | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 |
एच | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | |
डी | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | |
वजन परीक्षण (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | |
कम तापमान। कक्ष | -70 -C ~-10ºC, प्री कूलिंग टाइम: + 20~C º-70ºC, ~ 60 मिनट | |||||||
परीक्षा। कक्ष | -55ºC ~ + 150ºC | |||||||
उच्च तापमान। चैम्बर का तापमान | + 60 +C º + 200ºC, प्रीहीटिंग टाइम: .20 मि | |||||||
संक्रमण का समय | ≤15S | |||||||
रिकवरी टाइम | परीक्षण नमूने के आवश्यक गर्म अस्थायी तक पहुंचने और स्थिर करने के लिए उच्च-अस्थायी एक्सपोजर 30 मिनट | |||||||
कम-अस्थायी एक्सपोजर 30 मिनट परीक्षण नमूने के आवश्यक ठंड अस्थायी तक पहुंचने और स्थिर करने के लिए | ||||||||
≤ 5 मि | ||||||||
व्यापक तापमान। | + 5ºC ~ + 35ºC | |||||||
शक्ति | एसी 380 wires 10 Hz 50 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तारों |
(३) केटीएस-डी सीरीज़
आदर्श |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
अंदर का आकार (मिमी) | डब्ल्यू | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
एच | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
डी | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
बाहरी आकार (मिमी) | डब्ल्यू | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
एच | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
डी | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
वजन का परीक्षण करें | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
कम अस्थायी चैंबर | -80 -C º-10ºC, प्री कूलिंग टाइम: º 60 मिनट + 20ºCto-80ºC से |
टेस्ट चैंबर | -65ºC ~ + 150ºC |
हाई टेम्प चैंबर | + 60 +C º + 200ºC, 20 मिनट के भीतर, प्री-हीटिंग समय |
संक्रमण का समय | ≤15S |
रिकवरी टाइम | परीक्षण नमूने के आवश्यक गर्म अस्थायी तक पहुंचने और स्थिर करने के लिए उच्च-अस्थायी एक्सपोजर 30 मिनट |
कम-अस्थायी एक्सपोजर 30 मिनट परीक्षण नमूने के आवश्यक ठंड अस्थायी तक पहुंचने और स्थिर करने के लिए | |
≤ 5 मि | |
व्यापक तापमान। | + 5ºC ~ + 35ºC |
शक्ति | एसी 380 wires 10 Hz 50 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तारों |
