उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चैंबर मॉडल: | KTS श्रृंखला | चैंबर वॉल्यूम का आकार: | 27 एल से 480 एल |
|---|---|---|---|
| शॉक रेंज: | -55ºC ~ + 150ºC | अधिकतम तापमान: | 200 डिग्री सेल्सियस |
| सबसे कम तापमान: | -70 डिग्री सेल्सियस | संक्रमण का समय: | ≤15S |
| रिकवरी टाइम: | 5 मिनट | तापमान में परिवर्तन की दर: | 15 से 50 ° C / मिनट |
| हाई लाइट: | तापमान सदमे परीक्षण के चैम्बर,पर्यावरणीय परीक्षण कक्षों |
||
पीसीबी परीक्षण के लिए एलसीडी नियंत्रक पर्यावरण के अनुकूल सर्द थर्मल शॉक चैंबर
1. 3-जोन थर्मल शॉक चैंबर्स काम सिद्धांत:
तीन-जोन टाइप थर्मल शॉक टेस्ट चैंबर। नमूना परीक्षण कक्ष में रखा गया है, परीक्षण तापमान की तुलना में अधिक चरम तापमान उच्च तापमान कक्ष और निम्न-तापमान कक्ष में स्थापित किया जा सकता है। कम तापमान परीक्षण के दौरान, कोल्ड चैंबर का दरवाजा खुला रहता है, और कम तापमान का चैम्बर टेस्ट चैम्बर के साथ मिलकर काम करता है। जब उच्च-तापमान परीक्षण में परिवर्तित किया जाता है, तो कोल्ड चेंबर का दरवाजा बंद कर दिया जाता है, गर्म चैम्बर का दरवाजा खोला जाता है, और उच्च-चैम्बर के साथ मिलकर काम करने वाले टेस्ट चैम्बर को खोला जाता है।
यांत्रिक क्रिया का रूपांतरण (उच्च तापमान से निम्न तापमान या कम तापमान से उच्च तापमान पर स्थानांतरित) को 1 सेकंड से भी कम समय में पूरा किया जा सकता है, और तापमान जल्दी से स्थिर किया जा सकता है।
पूरे परीक्षण के दौरान, परीक्षण नमूने को स्थानांतरित करने की आवश्यकता नहीं है, और बिना किसी मानव हस्तक्षेप के।
2. KOMEG थर्मल शॉक मंडलों की विशेषताएं:
1. गर्मी संरक्षण सामग्री, हम उच्च तीव्रता पु फोम और उच्च घनत्व ग्लास फाइबर कपास का उपयोग करते हैं, जो उच्च सटीक और बेहतर एकरूपता का आश्वासन दे सकता है और अनावश्यक ऊर्जा हानि से बच सकता है। इस बीच, हमारा डिज़ाइन वॉक-इन चैंबर का संचालन करते समय कर्मियों की सुरक्षा को बेहतर ढंग से आश्वस्त कर सकता है।
2. भीतरी दीवार और आवास सामग्री:
छोटे मानक मॉडल के लिए, आमतौर पर स्टेनलेस स्टील की आंतरिक दीवार का उपयोग करें # 304 1.0 मिमी, स्टेनलेस स्टील का आवास # 304 1.2 मिमी;
बड़े मॉडलों के लिए, या कुछ विशेष जरूरतों के साथ अनुकूलित, हम स्टेनलेस स्टील की आंतरिक दीवार # 304 1.5 से 3.0 मिमी, स्टेनलेस स्टील के आवास # 304 से अधिक 1.5 मिमी का उपयोग करते हैं;
3. भीतरी बॉक्स की सामग्री की गुणवत्ता SUS304 # घुड़सवार स्टेनलेस स्टील आयातित है, और बाहरी बॉक्स स्टील प्लेट है और पेंट प्रक्रिया ऑटोमोबाइल कोटिंग प्रौद्योगिकी लागू करती है। बॉक्स बॉडी को ट्राइंफ प्रोसेसिंग मशीन का उपयोग करके आकार दिया जाता है, इसका आकार अच्छा और साफ है।
4. बड़े आकार के पूर्ण रंग एलसीडी टचस्क्रीन डिस्प्लेर, सरल ऑपरेशन, कार्यक्रमों को संपादित करने में आसान। स्वचालित गणना फ़ंक्शन के साथ पीआईडी; स्व-निदान समारोह, विफलता संदेश और विफलता शॉट समाधान कदम से कदम।
5. एक RS-232 और RS-485 संचार इंटरफ़ेस, मिलान रिकॉर्डर, मजबूत विस्तारशीलता। हम वाईफ़ाई या तार (अनुशंसित) के माध्यम से पीसी द्वारा रिमोट कंट्रोल का भी समर्थन करते हैं।
3. थर्मल शॉक चैंबर्स के लिए विभिन्न कूलिंग मोड की विशेषताएं:
चूँकि कोल्ड चैम्बर को शॉकिंग के लिए विशाल कूलिंग क्षमता की आवश्यकता होती है, चैम्बर के कूलिंग मोड को अक्सर एयर-कूल्ड या वाटर-कूल्ड के रूप में डिज़ाइन किया जाता है।
एयर कूल्ड प्रकार की स्थापना पर्यावरण की जरूरत है:
समय पर गर्मी लंपटता सुनिश्चित करने के लिए कमरे को एक्सहास्टर और एयर कंडीशनर से सुसज्जित किया जाना चाहिए।
यह छोटे बिजली उत्पादों और ठंडे क्षेत्रों पर लागू होता है।
जल-ठंडा प्रकार की स्थापना की स्थिति की आवश्यकता है:
ग्राहक को अपने हिसाब से पानी के पाइप और वॉटर टावर (बाहर स्थित) तैयार करना होगा।
पानी शुद्ध होना चाहिए, या यह पाइपों को अवरुद्ध कर देगा और समय के साथ कुछ रखरखाव में परेशानी होगी।
यह अक्सर बेहतर गर्मी लंपटता, लंबे समय तक सेवा समय, कम शोर की सुविधाओं के साथ बड़ी प्रणाली पर लागू होता है, लेकिन पानी के टॉवर और पानी के पाइप के शुल्क की गणना करें।
4. विशिष्टता
(1) केटीएस-ए सीरीज़
आदर्श |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
अंदर का आकार (मिमी) | डब्ल्यू | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
एच | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
डी | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
बाहरी आकार (मिमी) | डब्ल्यू | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
एच | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
डी | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
वजन का परीक्षण करें | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
कम अस्थायी चैंबर | -55 -C º-10ºC, प्री कूलिंग टाइम: º 60 मिनट + 20ºCto-55ºC से | ||||||||
टेस्ट चैंबर | -40ºC ~ + 150ºC | ||||||||
हाई टेम्प चैंबर | + 60 +C º + 200ºC, 20 मिनट के भीतर, प्री-हीटिंग समय | ||||||||
संक्रमण का समय | ≤15S | ||||||||
रिकवरी टाइम | परीक्षण नमूने के आवश्यक गर्म अस्थायी तक पहुंचने और स्थिर करने के लिए उच्च-अस्थायी एक्सपोजर 30 मिनट | ||||||||
कम-अस्थायी एक्सपोजर 30 मिनट परीक्षण नमूने के आवश्यक ठंड अस्थायी तक पहुंचने और स्थिर करने के लिए | |||||||||
≤ 5 मि | |||||||||
व्यापक तापमान। | + 5ºC ~ + 35ºC | ||||||||
शक्ति | एसी 380 wires 10 Hz 50 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तारों | ||||||||
(२) केटीएस-बी सीरीज़
आदर्श |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
अंदर का आकार (मिमी) | डब्ल्यू | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
एच | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
डी | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
बाहरी आकार (मिमी) | डब्ल्यू | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
एच | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
डी | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
वजन परीक्षण (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
कम तापमान। कक्ष | -70 -C ～-10ºC, प्री कूलिंग टाइम: + 20～C º-70ºC, ～ 60 मिनट | ||||||||
परीक्षा। कक्ष | -55ºC ~ + 150ºC | ||||||||
उच्च तापमान। चैम्बर का तापमान | + 60 +C º + 200ºC, प्रीहीटिंग टाइम: .20 मि | ||||||||
संक्रमण का समय | ≤15S | ||||||||
रिकवरी टाइम | परीक्षण नमूने के आवश्यक गर्म अस्थायी तक पहुंचने और स्थिर करने के लिए उच्च-अस्थायी एक्सपोजर 30 मिनट | ||||||||
कम-अस्थायी एक्सपोजर 30 मिनट परीक्षण नमूने के आवश्यक ठंड अस्थायी तक पहुंचने और स्थिर करने के लिए | |||||||||
≤ 5 मि | |||||||||
व्यापक तापमान। | + 5ºC ~ + 35ºC | ||||||||
शक्ति | एसी 380 wires 10 Hz 50 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तारों | ||||||||
(३) केटीएस-डी सीरीज़
आदर्श |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
अंदर का आकार (मिमी) | डब्ल्यू | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
एच | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
डी | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
बाहरी आकार (मिमी) | डब्ल्यू | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
एच | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
डी | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
वजन का परीक्षण करें | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
कम अस्थायी चैंबर | -80 -C º-10ºC, प्री कूलिंग टाइम: º 60 मिनट + 20ºCto-80ºC से | ||||||||
टेस्ट चैंबर | -65ºC ~ + 150ºC | ||||||||
हाई टेम्प चैंबर | + 60 +C º + 200ºC, 20 मिनट के भीतर, प्री-हीटिंग समय | ||||||||
संक्रमण का समय | ≤15S | ||||||||
रिकवरी टाइम | परीक्षण नमूने के आवश्यक गर्म अस्थायी तक पहुंचने और स्थिर करने के लिए उच्च-अस्थायी एक्सपोजर 30 मिनट | ||||||||
कम-अस्थायी एक्सपोजर 30 मिनट परीक्षण नमूने के आवश्यक ठंड अस्थायी तक पहुंचने और स्थिर करने के लिए | |||||||||
≤ 5 मि | |||||||||
व्यापक तापमान। | + 5ºC ~ + 35ºC | ||||||||
शक्ति | एसी 380 wires 10 Hz 50 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तारों | ||||||||

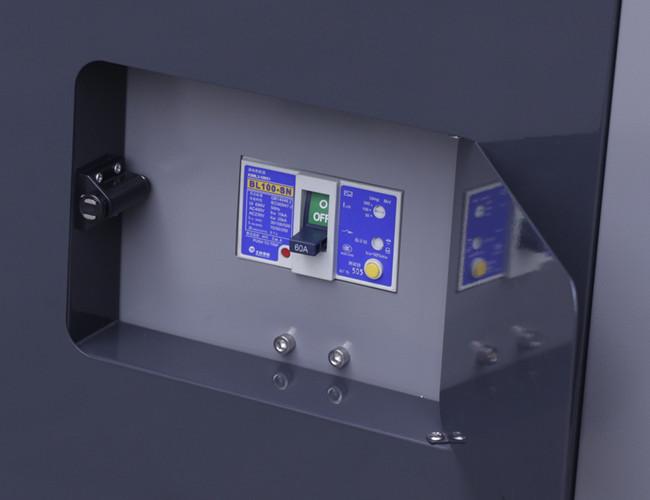

4. उत्पाद विवरण तस्वीर:
