उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
तापमान रेंज: | -20 ℃ ~ + 150 ℃ | आर्द्रता रेंज: | 20% आरएच ~ 98% आरएच |
---|---|---|---|
समय गर्मी: | -70 ℃ ~ + 100 ℃ (60 मिनट के भीतर) | पुल डाउन डाइम: | 20 ℃ ~ -80 ℃ (80 मिनट के भीतर) |
गारंटी: | 1 साल | आवेदन: | परीक्षण, औद्योगिक |
हाई लाइट: | तापमान और आर्द्रता चैम्बर,नमी और तापमान नियंत्रित चैम्बर |

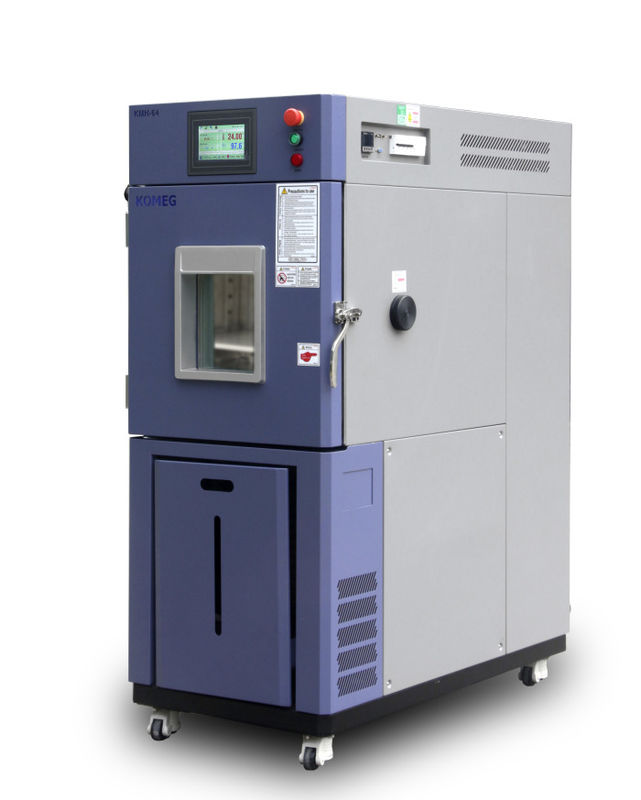

इलेक्ट्रॉनिक्स के लिए इंटेलिजेंट ऑटो पार्ट्स लैब तापमान आर्द्रता चैम्बर उच्च परिशुद्धता परीक्षण
Overviewउत्पाद अवलोकन | |||||||||||||||||||||||||||||||||||||||||||||
जटिल प्राकृतिक वातावरण की एक विस्तृत श्रृंखला का सटीक रूप से अनुकरण करने में सक्षम, और विश्वसनीयता के लिए उपयुक्त है औद्योगिक उत्पादों में परीक्षण। पर्यावरण परीक्षण उपकरणों की GB5170.2.3.5.6-95 मानक आवश्यकताओं को पूरा करें और आर्द्रता की स्थिति के तहत बिजली और इलेक्ट्रॉनिक उत्पादों के बुनियादी मानकों के लिए परीक्षण विधियों, कम तापमान, उच्च तापमान और लगातार गर्मी। | |||||||||||||||||||||||||||||||||||||||||||||
ⅱ.Application | |||||||||||||||||||||||||||||||||||||||||||||
इलेक्ट्रॉनिक्स, इलेक्ट्रिकल जैसे औद्योगिक इकाइयों में पर्यावरण अनुकूलन क्षमता और विश्वसनीयता परीक्षण के लिए लागू उपकरण, बैटरी, प्लास्टिक, भोजन, कागज उत्पाद, वाहन, धातु, रसायन, निर्माण सामग्री, अनुसंधान संस्था, निरीक्षण और संगरोध ब्यूरो, विश्वविद्यालय आदि। | |||||||||||||||||||||||||||||||||||||||||||||
ⅲ.Features | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423 GB1-89 (IEC68-2-1) टेस्ट A: कम तापमान परीक्षण ● GB-2423 GB2-89 (IEC68-2-2) टेस्ट B: उच्च तापमान परीक्षण ● GJB360 G8-87 (MIL-STDF202F) उच्च तापमान जीवन परीक्षण ● GJBl50.3 (MIL-STD-810D) उच्च तापमान परीक्षण ● GJBl50.4 (MIL-STD-810D) कम तापमान परीक्षण ● GB2423-33-93 (IEC68-2-3) टेस्ट Ca: लगातार हीट टेस्ट ● GB2423—4-93 (IEC68-2-30) टेस्ट डीबी: नम हीट वैकल्पिक परीक्षण ● GJBl50.9-93 (MIL-STD-810D) नम हीट टेस्ट | |||||||||||||||||||||||||||||||||||||||||||||
1 .Energy संरक्षण | एक स्थिर प्राप्त करने के लिए शीतलन क्षमता को समायोजित करने के लिए बाईपास मोड तापमान और आर्द्रता प्रभावी ढंग से | ||||||||||||||||||||||||||||||||||||||||||||
2 आसान ऑपरेशन | 66 कंपनी के स्वामित्व वाले ब्रांड KOMEG KM-3166 एलसीडी टच स्क्रीन का उपयोग करना पीआईडी नियंत्रण पैरामीटर सेटिंग के साथ नियंत्रक And डेटा संग्रह और रिकॉर्डिंग के लिए लचीला दृष्टिकोण | ||||||||||||||||||||||||||||||||||||||||||||
3 उच्च विश्वसनीयता | And प्रमुख भागों को आयात किया जाता है, जिससे सेवा जीवन और उच्च विश्वसनीयता सुनिश्चित होती है Of कुशल तेल विभाजक कंप्रेसर की सेवा जीवन सुनिश्चित करने के लिए | ||||||||||||||||||||||||||||||||||||||||||||
Ⅳ। मुख्य तकनीकी पैरामीटर | |||||||||||||||||||||||||||||||||||||||||||||
1. चैंबर | |||||||||||||||||||||||||||||||||||||||||||||
1.1 कार्यक्षेत्र की मात्रा | ऐच्छिक | ||||||||||||||||||||||||||||||||||||||||||||
1.2 बाहरी आकार | ऐच्छिक | ||||||||||||||||||||||||||||||||||||||||||||
2. तापमान | |||||||||||||||||||||||||||||||||||||||||||||
2.3 तापमान सीमा | -20 ℃ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.4 अस्थायी विचलन | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.5 अस्थायी निरंतरता | ± 0.5 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.6 अस्थायी एकरूपता | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
3. आर्द्रता | |||||||||||||||||||||||||||||||||||||||||||||
3.1 आर्द्रता सीमा | 20% आरएच ~ 98% आरएच | ||||||||||||||||||||||||||||||||||||||||||||
3.2 नियंत्रण रेंज | |||||||||||||||||||||||||||||||||||||||||||||
३.३ आर्द्रता विचलन | ± 3.0% आरएच (> 75% आरएच) ± 5.0% आरएच (≤75% आरएच) | ||||||||||||||||||||||||||||||||||||||||||||
३.४ आर्द्रता की एकरूपता | 3.0% आरएच (नो-लोड) | ||||||||||||||||||||||||||||||||||||||||||||
3.5 आर्द्रता की स्थिरता | ± 2.0% आरएच | ||||||||||||||||||||||||||||||||||||||||||||
Struct.चैम्बर संरचना | |||||||||||||||||||||||||||||||||||||||||||||
समग्र संरचना और कक्ष नीचे के रूप में तीन भागों से बना था। इन्सुलेशन बॉक्स, अलग प्रशीतन इकाइयाँ, और विद्युत नियंत्रण कैबिनेट। | |||||||||||||||||||||||||||||||||||||||||||||
1 .उपयोग बॉक्स | ※ दीवार सामग्री: स्थिर रंग स्प्रे के साथ उच्च गुणवत्ता वाले कार्बन स्टील ※ भीतरी दीवार सामग्री: SUS304 # मैट स्टेनलेस स्टील प्लेट ※ इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम इन्सुलेशन परत + ग्लास फाइबर। | ||||||||||||||||||||||||||||||||||||||||||||
2.Door | कम पर संक्षेपण को रोकने के लिए दरवाजे के फ्रेम पर हीटिंग तार स्थापित किया गया था तापमान। | ||||||||||||||||||||||||||||||||||||||||||||
3Obs आरक्षण खिड़की | अवलोकन खिड़की के साथ, बहु-खोखले बिजली के इन्सुलेशन लेपित ग्लास संक्षेपण को प्रभावी ढंग से रोकते हैं | ||||||||||||||||||||||||||||||||||||||||||||
4Cable पोर्ट | रबर स्टॉपर और प्लास्टिक कवर के साथ दोनों तरफ (प्रत्येक * 1) पर स्थित )50 मिमी * 2 | ||||||||||||||||||||||||||||||||||||||||||||
5Lighting डिवाइस | 11W / AC220V * 1 अवलोकन खिड़की पर स्थित है | ||||||||||||||||||||||||||||||||||||||||||||
6Water आउटलेट छेद | घनीभूत पानी की निकासी के लिए उपलब्ध है | ||||||||||||||||||||||||||||||||||||||||||||
7 नमूना धारक | स्टेनलेस स्टील नमूना धारक की दो परतें। | ||||||||||||||||||||||||||||||||||||||||||||
8Mobile कैस्टर | मोबाइल केस्टर * 4 फुट कप के साथ | ||||||||||||||||||||||||||||||||||||||||||||
9Electric नियंत्रण बॉक्स | कुल बिजली सर्किट ब्रेकर, अधिक तापमान संरक्षण। | ||||||||||||||||||||||||||||||||||||||||||||
10. पानी की आपूर्ति प्रणाली | पानी पंप स्वचालित आपूर्ति | ||||||||||||||||||||||||||||||||||||||||||||
Conditioning। एयर कंडीशनिंग प्रणाली | |||||||||||||||||||||||||||||||||||||||||||||
1. नियंत्रण मोड | मजबूर वेंटिलेशन लूप्स डिजाइन, संतुलन तापमान और आर्द्रता नियंत्रण प्रणाली (BTHC)। | ||||||||||||||||||||||||||||||||||||||||||||
2. एयर कंडीशनिंग डिवाइस | तापमान और आर्द्रता की एकरूपता सुनिश्चित करने के लिए शीर्ष-घुड़सवार विसारक लंबे अक्ष केन्द्रापसारक प्रशंसक, बाष्पीकरण, हीटर, ह्यूमिडिफ़ायर स्थापित किया गया था एयर कंडीशनिंग बॉक्स पर | ||||||||||||||||||||||||||||||||||||||||||||
3. ताप | गुणवत्ता निकल क्रोमियम मिश्र धातु के तार बिजली के हीटर, गैर-संपर्क नियंत्रण मोड (SRR)। | ||||||||||||||||||||||||||||||||||||||||||||
4. शीतलता | साइन वेव पैटर्न एल्युमीनियम फिनिश्ड कॉपर ट्यूब एयर हीट एक्सचेंजर (वातानुकूलित) | ||||||||||||||||||||||||||||||||||||||||||||
5. पानी की आपूर्ति | भीतरी पानी की आपूर्ति मोड | ||||||||||||||||||||||||||||||||||||||||||||
6. आर्द्रक | बेसिन गर्म आर्द्रीकरण स्टेनलेस स्टील sheathed हीटर हीटर नियंत्रण: गैर-संपर्क अवधि, जैसे पल्स चौड़ाई मॉडुलन, SSR (ठोस राज्य रिले) जल स्तर नियंत्रण उपकरण, एंटी-ड्राई यूनिट हीटर | ||||||||||||||||||||||||||||||||||||||||||||
7. कंप्रेसर | Tecumseh ब्रांड कंप्रेसर | ||||||||||||||||||||||||||||||||||||||||||||
8. थ्रॉटलिंग डिवाइस | |||||||||||||||||||||||||||||||||||||||||||||
9. सर्द | R404a सर्द का पर्यावरण अनुकूल उच्च तापमान स्तर | ||||||||||||||||||||||||||||||||||||||||||||
10. पार्ट्स और उसका ब्रांड |
| ||||||||||||||||||||||||||||||||||||||||||||
11. रेफ्रिजरेशन टेक्नोलॉजी | Vacuum नाइट्रोजन वेल्डिंग, दो-चरण रोटरी फलक वैक्यूम पंप, सुनिश्चित करें कि आंतरिक शीतलन प्रणाली स्वच्छ और विश्वसनीय। कंडेनसेट सुनिश्चित करने के लिए कंप्रेसर के नीचे स्थित ※ पानी की ट्रे चैम्बर के पीछे स्वतंत्र रूप से पाइप के माध्यम से पानी की निकासी। | ||||||||||||||||||||||||||||||||||||||||||||
System, नियंत्रण प्रणाली | |||||||||||||||||||||||||||||||||||||||||||||
1. वक्र रिकॉर्डिंग समारोह | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2. नियंत्रक | KOMEG ब्रांड KM-3166 एलसीडी टच स्क्रीन कंट्रोलर PID कंट्रोल के साथ मापदंडों की स्थापना | ||||||||||||||||||||||||||||||||||||||||||||
3. प्रदर्शन | तापमान और आर्द्रता सेटिंग्स (एसवी) वास्तविक (पीवी) मूल्य हो सकता है सीधे प्रदर्शित, कार्यक्रम का निष्पादन शेष संख्या, पैराग्राफ प्रदर्शित कर सकता है समय और चक्र, समय प्रदर्शन चल रहा है, कार्यक्रम संपादन और ग्राफिक वक्र प्रदर्शन, फिक्स्ड या प्रोग्राम ऑपरेशन स्टेटस डिस्प्ले, 7 इंच की टीएफटी डिस्प्ले स्क्रीन। | ||||||||||||||||||||||||||||||||||||||||||||
4. संकल्प | तापमान: + 0.01 ℃; आर्द्रता: + 0.1%; समय: 1 मिनट | ||||||||||||||||||||||||||||||||||||||||||||
5. सीमा निर्धारित करना | उपकरण के कामकाजी अस्थायी के आधार पर तापमान को समायोजित किया जा सकता है (ऊपरी सीमा +5 ℃, निचली सीमा -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
6. रनिंग मोड | प्रोग्रामेबल रनिंग, निरंतर रनिंग और बुकिंग बूट | ||||||||||||||||||||||||||||||||||||||||||||
7. सेटिंग मोड | टच मोड इनपुट | ||||||||||||||||||||||||||||||||||||||||||||
8. संचार इंटरफ़ेस | कंप्यूटर से कनेक्ट होने पर डेटा संग्रह निगरानी और रिमोट कंट्रोल सिस्टम के रूप में इस्तेमाल किया जा सकता है, कई मशीनों तुल्यकालन नियंत्रण उपलब्ध है। | ||||||||||||||||||||||||||||||||||||||||||||
9. यू डिस्क मेमोरी कार्ड | 1G-8G उपलब्ध है | ||||||||||||||||||||||||||||||||||||||||||||
10. डेटा संग्रह | बैटरी सुरक्षा सेटिंग्स के साथ रैम, डेटा को बचाया जा सकता है, अधिकतम ऐतिहासिक डेटा मेमोरी स्टोरेज 90 दिन है (जब नमूना समय 1 मिनट है) | ||||||||||||||||||||||||||||||||||||||||||||
11. पावर ऑफ मेमोरी | पावर रिकवरी मोड को हॉट स्टार्ट, कोल्ड स्टार्ट और स्टॉप के रूप में सेट किया जा सकता है। | ||||||||||||||||||||||||||||||||||||||||||||
12. प्री-सेट फ़ंक्शन | बूट समय स्वतंत्र रूप से सेट किया जा सकता है और मोड़ते समय मशीन स्वचालित रूप से चलती है सत्ता पर | ||||||||||||||||||||||||||||||||||||||||||||
13. पर्यावरण का माहौल | Windows2000 या Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
14. नेटवर्क कनेक्शन | ईथरनेट से कनेक्ट किया जा सकता है, रिमोट कंट्रोल फ़ंक्शन, डेटा संग्रह, एक साथ कई मशीनों को नियंत्रित कर सकता है। | ||||||||||||||||||||||||||||||||||||||||||||
15. फंक्शन | गलती अलार्म और कारणों से निपटने का संकेत देता है, बिजली संरक्षण, कम सीमा तापमान संरक्षण, टाइमर फ़ंक्शन (स्वचालित शुरुआत और स्वचालित) बंद करो), आत्म निदान समारोह। | ||||||||||||||||||||||||||||||||||||||||||||
Ⅷ। विद्युत नियंत्रण प्रणाली | |||||||||||||||||||||||||||||||||||||||||||||
1. बिजली वितरण नियंत्रण कैबिनेट | ※ ठंडक के लिये पंखा ※ स्विचबोर्ड ※ नमूने टर्मिनल ※ RS-485 भौतिक इंटरफ़ेस (यदि केंद्रीकृत निगरानी सॉफ्टवेयर खरीद) Total कुल बिजली रिसाव सर्किट ब्रेकर। | ||||||||||||||||||||||||||||||||||||||||||||
2. भागों और उसके ब्रांड |
नोट: सूचीबद्ध दो विकल्प वैकल्पिक विकल्प और बैकअप उद्देश्य के लिए हैं | ||||||||||||||||||||||||||||||||||||||||||||
3. सुरक्षा प्रणाली | 3.1 शीतलन प्रणाली: Over कंप्रेसर overpressure संरक्षण ※ कंप्रेसर मोटर overheating संरक्षण । वर्तमान सुरक्षा पर कंप्रेसर मोटर Enser कंडेंसर पंखे की ओवरहीटिंग प्रोटेक्शन 3.2 प्रयोगशाला Able समायोज्य अधिक तापमान संरक्षण --- तापमान संरक्षण मोड पर 1 2 टेस्ट स्पेस टेम्परेचर फ्यूज --- ओवर टेम्परेचर प्रोटेक्शन मोड 2 तापमान पर conditioning एयर कंडीशनिंग चैनल की सीमा --- तापमान संरक्षण मोड पर 3 Down नियंत्रक तापमान बंद अलार्म पर सेट --- तापमान संरक्षण मोड 4 पर फैन मोटर ओवरहीटिंग। ३.३ अन्य Total कुल शक्ति चरण अनुक्रम और चरण हानि संरक्षण; Protection रिसाव संरक्षण; ※ शॉर्ट-सर्किट सुरक्षा लोड करें। | ||||||||||||||||||||||||||||||||||||||||||||
4. अलार्म | उपकरण चलना बंद कर देता है और ऊपर जाने पर श्रव्य अलार्म भेजता है सुरक्षा प्रतीत होती है, इस बीच, गलती, कारण और समाधान होंगे स्क्रीन पर प्रदर्शित। | ||||||||||||||||||||||||||||||||||||||||||||
Ⅸ। स्थापना | |||||||||||||||||||||||||||||||||||||||||||||
1. शक्ति | ※ AC380V% 10%, 50Hz, 1 हर्ट्ज, 3 चरण 4 तार + ग्राउंड तार ※ पावर केबल कंट्रोल बॉक्स में एयर स्विच से जुड़ा होता है ; कुल बिजली k 8 किलोवाट, 10A ~ % वोल्टेज की अनुमति: एसी (1 ※ 10%) 380V ※ आवृत्ति की अनुमति: (1: 1%) 50 हर्ट्ज Ω 4Ω से कम जमीन के तार का प्रतिरोध बिजली की आपूर्ति के लिए TN-S मोड या TT मोड With स्वतंत्र और निजी एयर या पावर स्विच से लैस होना चाहिए इस उपकरण द्वारा d का उपयोग करें । | ||||||||||||||||||||||||||||||||||||||||||||
2. पानी की आपूर्ति | Water ह्यूमिडिफिकेशन पानी: पानी या डियोनाइजर पानी अधिकतम खपत: 7 एल / एच आरओ सिस्टम का उपयोग करते समय, पानी की आपूर्ति की आवश्यकताएं होती हैं पानी का दबाव 0.2MPa, पाइप लाइन DN10 अधिकतम उपभोग: 7 एल / एच। पानी का प्रवाह | ||||||||||||||||||||||||||||||||||||||||||||
3. आसपास का वातावरण | 5। 35 ℃, आर्द्रता %85% आरएच | ||||||||||||||||||||||||||||||||||||||||||||
4. वायु की गुणवत्ता | धूल या संक्षारक गैसों की कोई उच्च सांद्रता नहीं | ||||||||||||||||||||||||||||||||||||||||||||
5. स्थापना का वातावरण | ※ दीवार से दोनों तरफ की दूरी और चैम्बर के पीछे की तुलना में अधिक 800 मिमी, सामने से 1500 मिमी से अधिक। स्वतंत्र शक्ति प्रदान करें वितरण स्विचगियर और आर्द्रीकरण, घनीभूत नालियों, और बाहरी पावर कनेक्टर डिवाइस आवश्यक है -जमीनी स्तर, अच्छी तरह हवादार, गैर ज्वलनशील, विस्फोटक, संक्षारक गैसें और धूल । पास में कोई मजबूत विद्युत चुम्बकीय विकिरण नहीं है Floor फर्श की नाली के साथ (प्रशीतन इकाई से 2 मीटर से कम) ※ स्थल तल भार क्षमता: थान 800kg / m2 से कम नहीं ※ रखरखाव के लिए पर्याप्त जगह छोड़ दें | ||||||||||||||||||||||||||||||||||||||||||||
6. जमीन तार | 4Ω से कम ग्राउंडिंग प्रतिरोध, ग्राउंडिंग बोल्ट पर स्थित है कैबिनेट का आधार। | ||||||||||||||||||||||||||||||||||||||||||||
7. जल निकासी | आवास के आधार पर नाली छेद स्थापित किया गया | ||||||||||||||||||||||||||||||||||||||||||||
8. केबल पोर्ट | φ50, ,80, φ100, mm120mm केबल पोर्ट, स्थान और संख्या हो सकती है चैम्बर शरीर संरचना अगर उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित अनुमति देता है। | ||||||||||||||||||||||||||||||||||||||||||||
9. उपकरण भंडारण | ※ जब डिवाइस काम नहीं करता है, तो परिवेश का तापमान होना चाहिए 0 ~ 45 ℃ के भीतर बनाए रखा ※ जब परिवेश का तापमान 0 ℃ से नीचे होता है, तो पानी शेष रहता है डिवाइस को पानी के पाइप को ठंड और टूटने से बचाने के लिए सूखा जाना चाहिए | ||||||||||||||||||||||||||||||||||||||||||||
10. केंद्रीकृत निगरानी | दूरस्थ केंद्रीकृत निगरानी के लिए, एक और पीसी (विंडोज 2000 / XP) की आवश्यकता है ऑपरेटिंग सिस्टम, एक COM पोर्ट और एक यूएसबी पोर्ट); साथ सुसज्जित RS-485 / RS-232 कनवर्टर और एक संचार केबल 25 मी। | ||||||||||||||||||||||||||||||||||||||||||||
Ⅹ तकनीकी दस्तावेज | |||||||||||||||||||||||||||||||||||||||||||||
1. तकनीकी दस्तावेज | ※ ऑपरेशन मैनुअल * १ | ||||||||||||||||||||||||||||||||||||||||||||
